Page 211 of 381

11. Installez les deux vis inférieures sur le boîtier de phare.
12. Réinstallez soigneusement la vis sur le panneau deremplissage inférieur du phare.
13. Réinstallez soigneusement deux vis sur le panneau de remplissage supérieur du phare.
Phares antibrouillard avant
1. Tournez les roues avant vers l’intérieur pour accéder aucouvercle dans la garniture de passage de roue.
2. Ouvrez le couvercle situé à l’avant de la garniture de passage de roue.
3. Retirez la connexion et remplacez l’ampoule.
4. Branchez le fil et tournez la douille d’ampoule dans le sens des aiguilles d’une montre dans le phare pour la
verrouiller en place.
5. Réinstallez le capuchon en plastique et fermez le cou- vercle sur la garniture de passage de roue.
Plafonniers avant et arrière
1. Retirez les deux vis et enlevez le bloc optique.
2. Retirez la douille d’ampoule en la tournant dans le sensinverse des aiguilles d’une montre. 3. Retirez l’ampoule et remplacez-la au besoin.
4. Réinstallez la douille d’ampoule et tournez-la dans le
sens des aiguilles d’une montre pour la verrouiller en
place.
5. Réinstallez le feu.
Feu arrière, feu d’arrêt, feu de recul, clignotant et feu
de gabarit arrière
1. Ouvrez les portières arrière.
2. Retirez les deux vis et enlevez le feu arrière.
3. Retirez la douille d’ampoule du feu arrière, du feu d’arrêt, du clignotant, du feu de recul et du feu de
gabarit arrière en la tournant dans le sens inverse des
aiguilles d’une montre.
4. Retirez l’ampoule et remplacez-la au besoin.
5. Réinstallez la douille d’ampoule et tournez-la dans le sens des aiguilles d’une montre pour la verrouiller en
place.
6. Réinstallez le feu.
7
EN CAS D’URGENCE 209
Page 212 of 381

Remplacement des ampoules intérieures
Éclairage de l’espace de chargement
1. À l’aide d’un outil approprié, retirez l’ampoule situéedu dessus de la portière arrière ou celle de la portière
coulissante selon le cas et débranchez-la. 2. À l’aide d’un outil approprié, ouvrez le mécanisme
métallique d’accès à l’ampoule, situé au dos du loge-
ment.
3. Retirez et installez l’ampoule de rechange.
4. Fermez le mécanisme d’accès à l’ampoule, branchez la lampe et installez le phare en place.
Accès à l’ampoule de la lampe de l’espace de chargement
arrière
Emplacement de l’ampoule de la lampe de l’espace dechargement
210 EN CAS D’URGENCE
Page 213 of 381

Plafonniers
1. À l’aide d’un outil approprié, insérez la pointe à l’en-droit indiqué et appuyez-la vers l’intérieur et vers la
lampe pour détendre le ressort. Ceci vous permettra de
décrocher facilement l’ensemble de plafonnier de son
support et de débrancher la lampe. 2. À l’aide d’un outil approprié, pliez le boîtier pour
soulever le couvercle du bloc d’éclairage à l’écart de
l’unité.
3. Déposez et remplacez les ampoules au besoin.
Emplacement de l’ensemble de plafonnier
1. Accès au dispositif de dé-
charge de tension du ressort 2. Ensemble de plafonnier
Couvercle du bloc d’éclairage du plafonnier
7
EN CAS D’URGENCE 211
Page 214 of 381

4. Fermez le couvercle du boîtier en vous assurant qu’ils’encliquète correctement et branchez la lampe.
5. Posez la console au pavillon en place en vous assurant d’insérer d’abord la partie avant de l’ensemble, puis
d’emboîter celui-ci de sorte qu’il affleure, afin que le
ressort de tension repose complètement dans le boîtier.
FUSIBLES
MISE EN GARDE!
•Un fusible grillé doit toujours être remplacé par un
fusible de la même intensité que le fusible d’origine.
Ne remplacez jamais un fusible par un autre fusible
d’intensité plus élevée. Ne remplacez jamais un fusible
grillé par des fils métalliques ou tout autre matériau.
Ne placez pas un fusible dans une cavité de disjoncteur
ou vice versa. Si vous n’utilisez pas les fusibles adé-
quats, vous risquez de provoquer des blessures, un
incendie ou des dommages à la propriété.
• Avant de remplacer un fusible, assurez que l’allu-
mage est coupé et que tous les autres services sont
coupés et/ou désengagés.
• Si le fusible remplacé grille à nouveau, prenez
contact avec un concessionnaire autorisé.
• Si un fusible de protection générale des systèmes de
sécurité (système de sacs gonflables, système de
freinage), des unités de puissance (circuit moteur,
circuit de transmission) ou du système de direction
assistée, prenez contact avec un concessionnaire
autorisé.Ampoules du plafonnier
212 EN CAS D’URGENCE
Page 215 of 381

Fusibles sous le capot
La centrale de servitudes avant est située du côté du
conducteur sur le compartiment moteur. Pour accéder aux
fusibles, retirez le couvercle.Le numéro d’identification du composant électrique qui
correspond à chaque fusible se trouve à l’endos du couver-
cle.
Cavité
Fusible maxi Fusible miniature Description
F01 40 A orange –Pompe de la commande de stabilité élec-
tronique (ESC)
F02 20 A jaune (moteur 3.6 à essence) –
Relais du démarreur – moteur 3.6L (mo-
teur 3.6 Ã essence)
F03 30 A vert URÉE (moteur diesel 3.0)
Centrale de servitudes avant
7
EN CAS D’URGENCE 213
Page 216 of 381

CavitéFusible maxi Fusible miniature Description
F02 50 A rouge (moteur
diesel 3.0) –
Unité de bougie de préchauffage (moteur
diesel 3.0)
F04 50 A rouge (moteur 3.6 à essence) –
Centrale de servitudes (PDC) secondaire
(relais d’alimentation de la transmission,
pompe à dépression, KL30 pour le module
de sélecteur de transmission [STM]) (mo-
teur 3.6 Ã essence)
F04 40 A orange (moteur
diesel 3.0) –
Dispositif de chauffage du filtre à carbu-
rant (moteur diesel 3.0)
F05 30 A vert –Pompe SELESPEED RELE (moteur
diesel 3.0) – selon l’équipement
F06 40 A orange (sans cli- matisation)
60 A bleu (Climatisa- tion) –
Ventilateur de refroidissement du moteur –
deuxième vitesse
F07 50 A rouge (sans clima- tisation)
60 A bleu (Climatisa- tion) –
Ventilateur de refroidissement du moteur –
première vitesse
F08 40 A orange –Ventilateur de l’habitacle
F09 –15 A bleu Prise de courant arrière
F10 –15 A bleu Avertisseur sonore
214 EN CAS D’URGENCE
Page 217 of 381

CavitéFusible maxi Fusible miniature Description
F11 –15 A bleu Régulateur de la pression de carburant
(MPROP)-DRV (moteur diesel 3.0) – selon
l’équipement
F14 –20 A jaune Prise de courant
F15 –7,5 A brun Chargeur pour dispositif USB
F16 –7,5 A brun KL15 module de sélecteur de transmission
(STM) (3.6), KL15 bobine de relais du dé-
marreur (moteur 3.6 Ã essence)
F16 –7,5 A brun KL15 transmission manuelle automatisée
(MTA), KL15 unité de sélecteur de rapport,
KL15 module de commande du moteur
(ECM), KL15 bobine de relais du démar-
reur (moteur diesel 3.0)
F17 –20 A jaune Module de commande du moteur (ECM),
injecteurs (moteur 3.6 Ã essence)
F17 –20 A jaune Charges secondaires, module de com-
mande du moteur (ECM) (moteur 3.0 Ã
essence)
F18 –7,5 A brun KL30 module de commande du moteur
(ECM), KL30 bobine de relais principal
(moteur 3.6 Ã essence)
7
EN CAS D’URGENCE 215
Page 218 of 381

CavitéFusible maxi Fusible miniature Description
F18 –7,5 A brun KL30 transmission manuelle automatisée
(MTA), KL30 module de commande du
moteur (ECM), KL30 bobine de relais prin-
cipal (moteur diesel 3.0)
F19 –7,5 A brun Compresseur de climatisation – selon
l’équipement
F20 –30 A vertEssuie-glace
F21 –15 A bleu Pompe d’alimentation en carburant
F22 –20 A jaune Module de commande du moteur (ECM),
bobines d’allumage (moteur 3.6 à essence)
F22 –20 A jaune Module de commande du moteur (ECM),
charges principales (moteur diesel 3.0)
F23 –20 A jaune Soupapes de commande de stabilité élec-
tronique (ESC)
F24 –7,5 A brun KL15 bobine de relais de pompe à dépres-
sion (moteur 3.6 à essence) – selon l’équi-
pement
F30 –15 A bleu Rétroviseurs extérieurs chauffants
216 EN CAS D’URGENCE

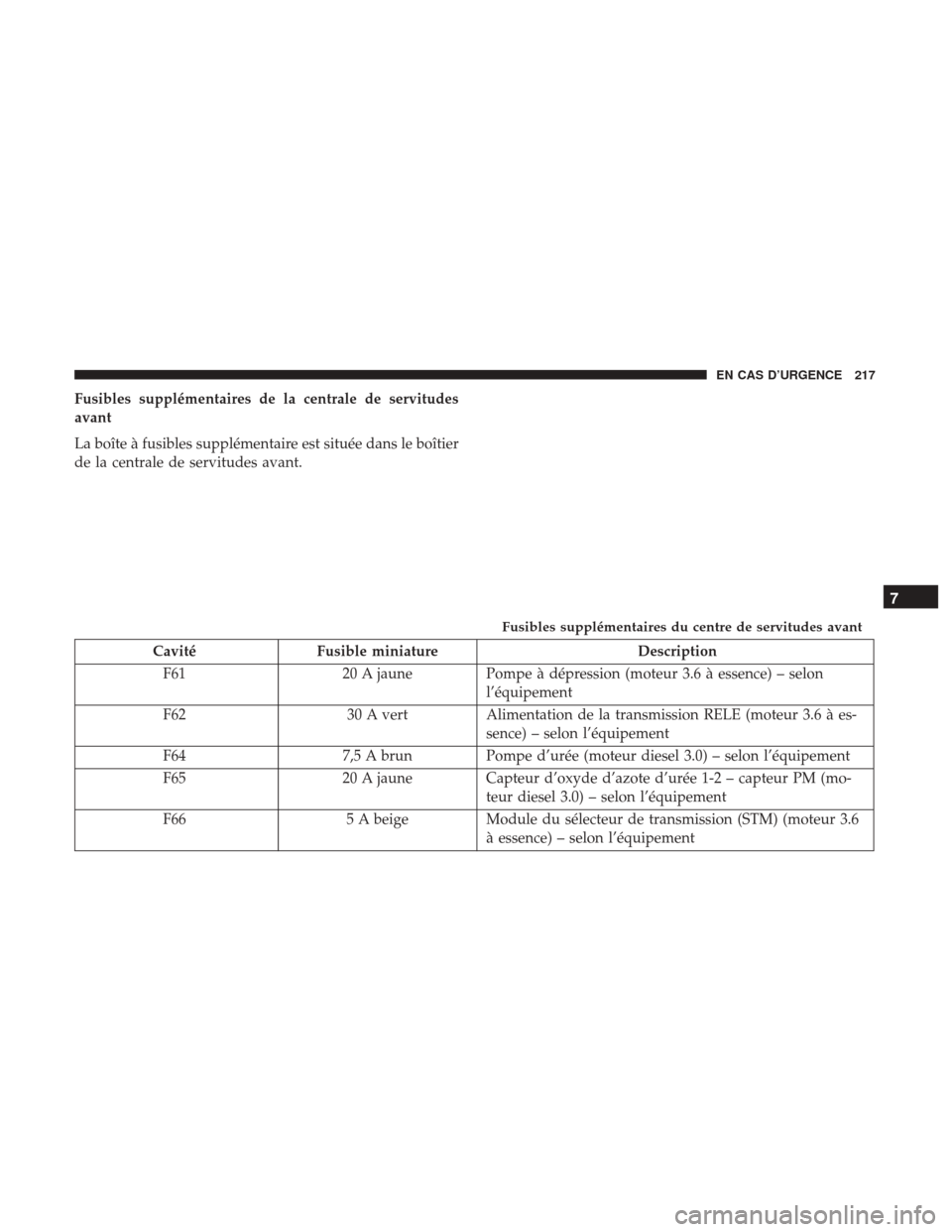

Page 219 of 381

Fusibles supplémentaires de la centrale de servitudes
avant
La boîte à fusibles supplémentaire est située dans le boîtier
de la centrale de servitudes avant.
CavitéFusible miniature Description
F61 20 A jaune Pompe à dépression (moteur 3.6 à essence) – selon
l’équipement
F62 30 A vertAlimentation de la transmission RELE (moteur 3.6 Ã es-
sence) – selon l’équipement
F64 7,5 A brunPompe d’urée (moteur diesel 3.0) – selon l’équipement
F65 20 A jaune Capteur d’oxyde d’azote d’urée 1-2 – capteur PM (mo-
teur diesel 3.0) – selon l’équipement
F66 5 A beigeModule du sélecteur de transmission (STM) (moteur 3.6
à essence) – selon l’équipement
Fusibles supplémentaires du centre de servitudes avant
7
EN CAS D’URGENCE 217
Page 220 of 381

Fusibles intérieurs
Le porte-fusibles intérieur fait partie du module de com-
mande de carrosserie et est situé sous le tableau de bord,
du côté conducteur.
Porte-fusible
